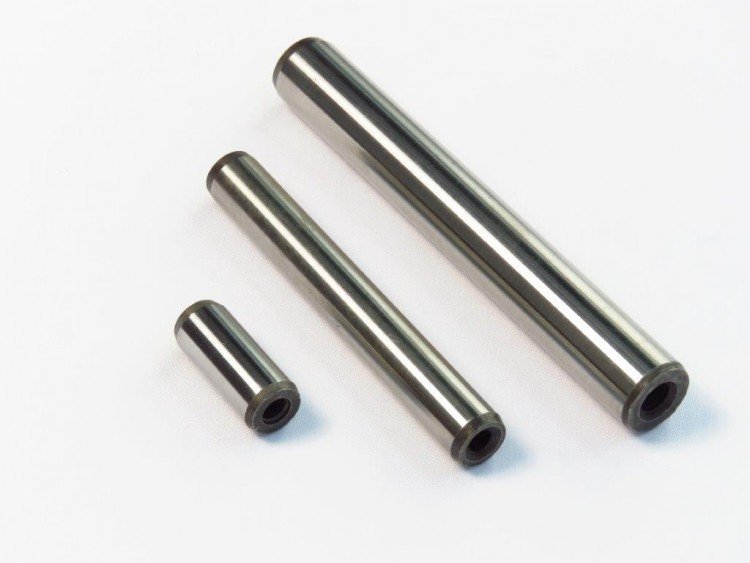

14. Pernos de Posición Con Rosca DIN 7979
PERNOS DE POSICION CON ROSCA - m6 / h8
MEDIDAS/DIMENSIONES: Las medidas de los pernos de posición con rosca podrá encontrarlas en la tabla aquí debajo.
MATERIAL: Acero 100Cr6 tratado térmicamente y rectificado.
ACABADO/TERMINACION: Aceitado, zincado electrolítico plateado/azul, zincado electrolítico dorado/amarillo.
USOS/APLICACIONES: Los Pernos de Posición, también llamados pasadores o espinas cilíndricas, son cuerpos macizos de acero utilizados para fijar dos o más piezas entre sí o para guiar el desplazamiento entre dos o más partes. Son empleados en la fabricación de máquinas herramientas, matrices y dispositivos mecánicos.
Se fabrican con tolerancias m6 ,es decir sobre medida, que son utilizados cuando se requiere una segura y fácil manera de montar y desmontar partes mecánicas.
Para donde es necesario un desplazamiento, se recomiendan los pernos con tolerancia h8, o sea bajo medida.
NORMAS: DIN 6325 - DIN 7979
